卧式拉力试验机

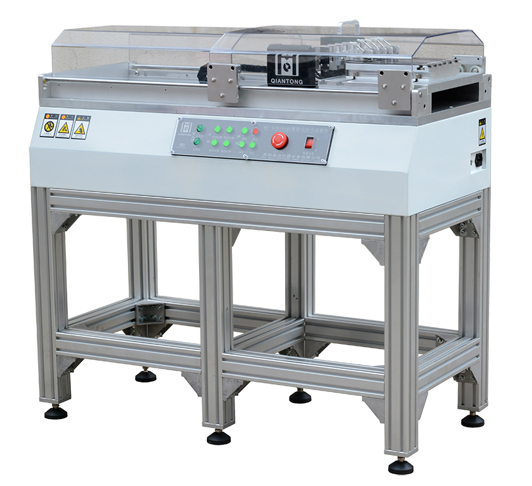

QT-6201DS 单工位伺服卧式拉力试验机
全国热线

86-512-80816058

产品详情

一、概  述



 QT-6201DS伺服式卧式拉力试验机测试过程中采用全数字化力量、位移、速度三闭环控制,采用日本松下交流伺服马达及控制驱动系统,配合美国高精度传感器加台湾上银精密滚珠丝杆传动,以达到传动效率与性噪比最佳效果。

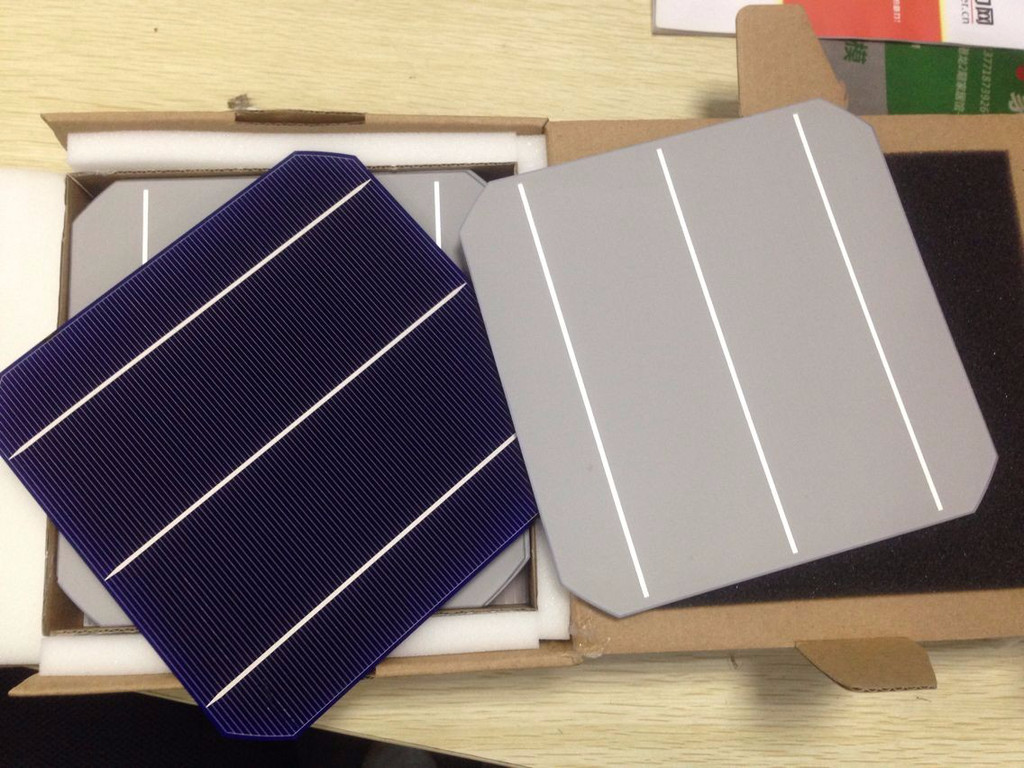

 本试验机专业用于太阳能行业电池片180度剥离强度试验,卧式结构省空间,操作方便;测试治具方便好用,本机采用电脑控制,专业测试程序用于数据分析处理,结合高分辨率力量采集传感器及高精数据处理芯片,呈现于客户直观的的性能曲线及客户要求的处理后数据值使更直观准确了解产品性能,从而提高产品质量。



二、技术规格:

1、  最大试验力:5kg;

2、  试验机准确度等级:0.5级;

3、  试验力测量范围:0.2%—100%FS;

4、  试验力示值相对误差:示值的±1%以内;

5、  试验力分辨力:最大试验力的1/±300000(全程分辨力不变);

6、  位移示值相对误差:示值的±0.5%以内;

7、  位移分辨力:0.003mm;

8、  力控速率调节范围:0.1-5%FS/S;

9、  力控速率相对误差:设定值的±1%以内;

10、  横梁速度调节范围:0.05—1000mm/min;

11、  横梁速度相对误差:设定值1%以内;

12、  恒力、恒变形、恒位移控制范围:0.5%--100%FS;

13、  恒力、恒变形、恒位移控制精度:设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内;

14、  最大拉伸行程:380mm;

15、 有效试验宽度:230mm;

16、  主机外型尺寸(长×宽×高):1000*550*950mm;

17、  电源:220V  50Hz  400W;

18、  主机重量:约120kg。



三、控制及数据处理软件功能特色:

1、 先进的芯片集成技术,专业设计的数据采集放大系统,具有集成度高、稳定可靠、使用方便等优点。控制软件能实现自动求取抗拉强度屈服强度断裂强度、弹性模量延伸率等检测数据,开放式公式编辑能自动计算试验过程中任一指定点的力、应力、位移、变形等数据结果。对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求。

2、 控制方式:定速度、定位移、定荷重等控制方式可选;

3、 自动清零:试验开始后,测量系统自动调零;

4、 自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确度;

5、 自动存盘:试验数据和试验条件自动存盘,杜绝因忘记存盘而引起的数据丢失;

6、 批量试验:对相同参数的试样,一次设定后可顺次完成一批试验;

7、 显示方式:数据与曲线随试验过程动态显示;

8、 曲线遍历:试验完成后,可对曲线进行再分析,用鼠标找出试验曲线上各点对应的数据;

9、 曲线选择:可选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;

10、 单位切换:力量单位:(g、kg、N、lb)、应力单位:(kg/mm2、N/mm2、Mpa、lbf/in2)位移单位:(m、mm、in)

11、 试验报告:可按用户要求的格式对试验报告进行编程和打印,并可导出EXCEL文件;

12、 安全保护:超过最大负荷的2~10%时,自动实现安全保护;

13、 可自动检测、计算试样的机械性能指标,也可人工干预分析过程,根据相关标准的要求 对自动分析结果进行修正,以提高数据的准确度;
